若要转换的对象为三维实体，你可以参考 CAD 帮助中的 solprof 命令、solview 命令、soldraw 命令。 solprof 命令：在图纸空间中创建三维实体的轮廓图像。 solview 命令：使用正交投影法创建布局视口以生成三维实体及体对象的多面视图与剖视图。 soldraw 命令：在用 solview 命令创建的视口中生成轮廓图和剖视图。 soldraw 命令与 solprof 命令的使用方法及区别： soldraw 命令需与 solview 命令配合使用，只能在用 solview 命令创建的视口中生成轮廓图和剖视图。 solprof 命令可以单独使用，即在图纸空间中的任何视图上都可以使用，可以创建三维实体的轮廓图像。 具体的操作方法可以参考CAD自带的帮助说明。 取消CAD的Z轴变量？将当前视图设置成预定义的正交视图即可 在命令提示下输入 -view ，VIEW 将显示命令行提示： 输入选项 [?/Delete(D)/正交(O)/恢复(R)/保存(S)/设置(E)/窗口(W)]: 输入 o ，按 ENTER 键，出现如下命令行提示： 输入选项 [俯视(T)/仰视(B)/主视(F)/后视(BA)/左视(L)/右视(R)] <俯视>: 输入 T 或 B 或 F 或 BA 或 L 或 R，选择预定义的正交视图，按 ENTER 键即可，一般情况下输入 T，选择俯视视图，也即新建CAD文件时的默认视图 查看原帖>>

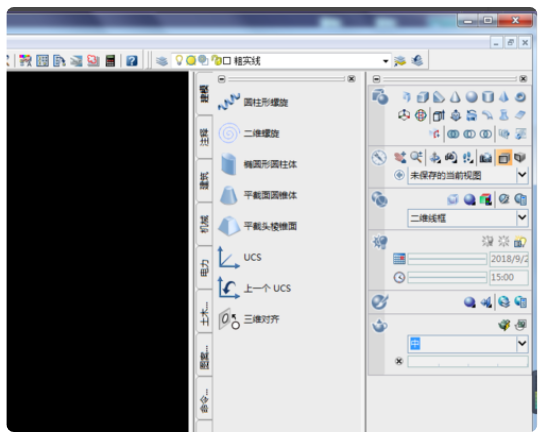

一、打开CAD，创建一个新的空白文件，将经典模式转换为3D建模模式，并将视图更改为轴侧图。

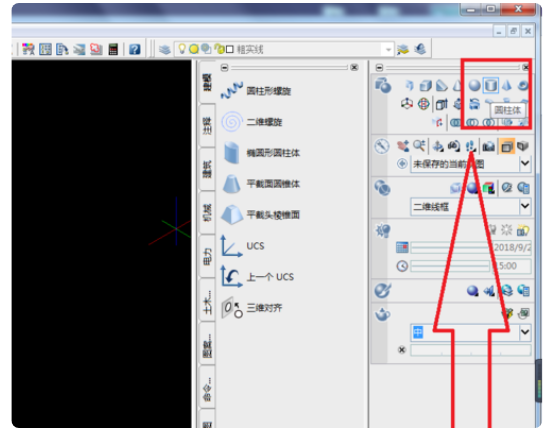

2.先画腿。请参见下图以激活“圆柱体”命令。2.先画腿。请参见下图以激活“圆柱体”命令野漏神。
三、椅子的腿是漆的。输入坐标0,0,0，输入，输入直径6，输入，输入高度100，输入。

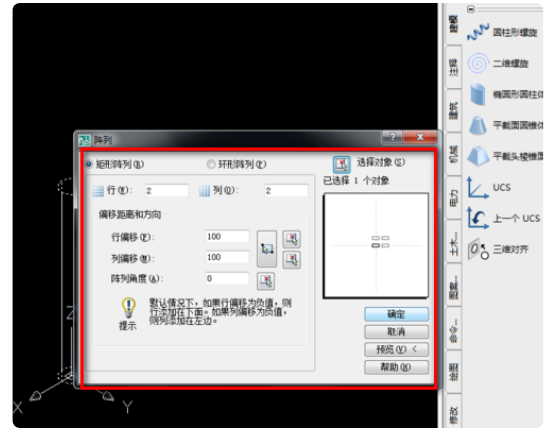

四、激活array命令并绘制其他三条腿。ar，输入，设置参数，行2，列2，行偏移100，列偏移100，角度0，选择绘制的圆柱体，输入，确定。

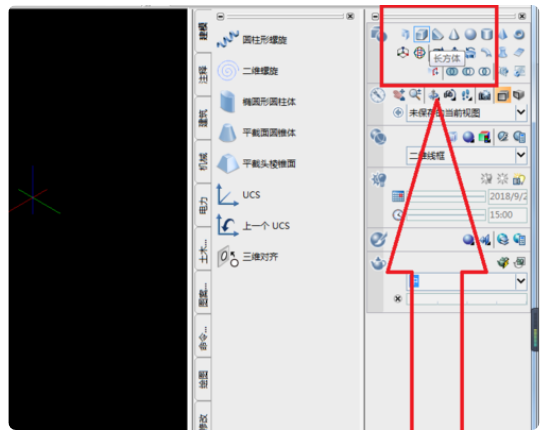

五、画椅面，激活长方体命令。
六、将绘制的矩形向上拉伸150，将绘制椅背。

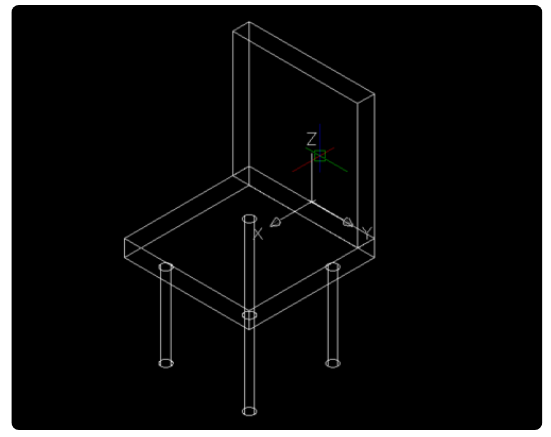

七、查看下图搜陪中的红色框并选择“否”。激颂亏活它并使用它将椅子向后旋转。然后椅子就可以画出来了。

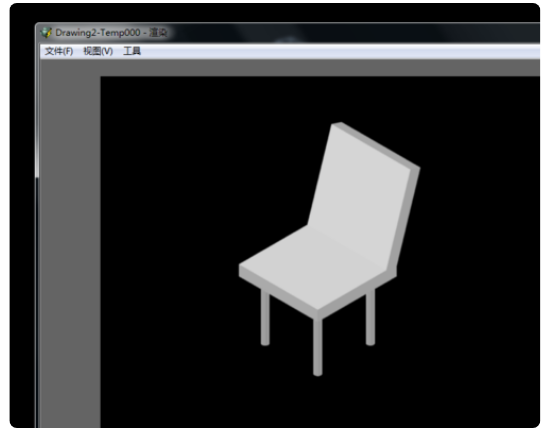

八、渲染效果最后如图所示。
若要转换的对象为三维实体，你可以参考 CAD 帮助中的 solprof 命令、solview 命令、soldraw 命令。 solprof 命令：在图纸空间中创建三维实体的轮廓图像。 solview 命令：使用正交投影法创建布局视口以生成三维实体及体对象的多面视图与剖视图。 soldraw 命令：在用 solview 命令创建的视口中生成轮廓图和剖视图。 soldraw 命令与 solprof 命令的使用方法及区别： soldraw 命令需与 solview 命令配合使用，只能在用 solview 命令创建的视口中生成轮廓图和剖视图。 solprof 命令可以单独使用，即在图纸空间中的任何视图上都可以使用，可以创建三维实体的轮廓图像。 具体的操作方法可以参考CAD自带的帮助说明。 取消CAD的Z轴变量？将当前视图设置成预定义的正交视图即可 在命令提示下输入 -view ，VIEW 将显示命令行提示： 输入选项 [?/Delete(D)/正交(O)/恢复(R)/保存(S)/设置(E)/窗口(W)]: 输入 o ，按 ENTER 键，出现如下命令行提示： 输入选项 [俯视(T)/仰视(B)/主视(F)/后视(BA)/左视(L)/右视(R)] <俯视>: 输入 T 或 B 或 F 或 BA 或 L 或 R，选择预定义的正交视图，按 ENTER 键即可，一般情况下输入 T，选择俯视视图，也即新建CAD文件时的默认视图
一、打开CAD，创建一个新的空白文件，将经典模式转换为3D建模模式，并将视图更改为轴侧图。
2.先画腿。请参见下图以激活“圆柱体”命令。2.先画腿。请参见下图以激活“圆柱体”命令。
三、椅子的腿是漆的。输入坐标0,0,0，输入，输入直径6，输入，输入高度100，输入。
四、激活array命令并绘制其他三条腿。ar，输入，设置参数，行2，列2，行偏移100，列偏移100，角度0，选择绘制的圆柱体，输入，确定。
五、画椅面，激活长方体命令。
六、将绘制的矩形向上拉伸150，将绘制椅背。
七、查看下图中的红色框并选择“否”。激活它并使用它将椅子向后旋转。然后椅子就可以画出来了。
八、渲染效果最后如图所示。
CAD画家具三维图： 圆角：平滑边接的边应圆角半径相等，连接物体一次圆角，如要对不同边用不同半径圆角，可对一边用一半径选后再输入R，输入另一半径值。 抽壳：抽壳时选择删除面只能选择可见面。 注意：实体有圆角及抽壳时应先圆角后抽壳。 压印：平面上生成刻印生成多个部分最好一起压印。 拉伸面：拉伸实体上的面，拉伸值为正往外跑，反之进去，沿沿路径拉伸注意路径所在的面与被拉伸的面要垂直如路径中有圆角其半径大于拉伸面半径。 拉伸只适用单个面拉伸面适用于实体上的面且两者都有沿路径拉伸且要求相同。 三维操作：对齐（利用三点） 旋转：以一条轴 镜像：以一面为镜像面 阵列：进行三维空间的阵列操作
首先你要学会CAD三维绘图的一些基本工具使用，然后是对家具结构的基本了解。
学习CAD软件咯，软件学习起来很快的，只要平时多练习，然后可以去下载一些模板呀，将来用起来方便呢，呵呵，我是做家具的，我一直都在用CAD画平面图和立体线条图.我学了两个月时间....人比较笨，另外您是在哪里做家具的呀?我们是在广州，希望能有合作哈
1、打开CAD软件。

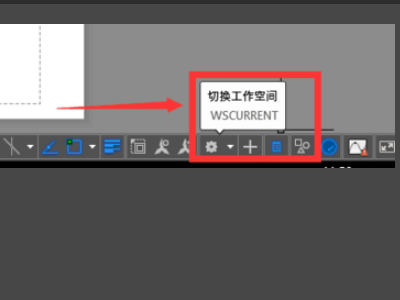

2、在软件界面的最右下角找到切换空间选项并单击。

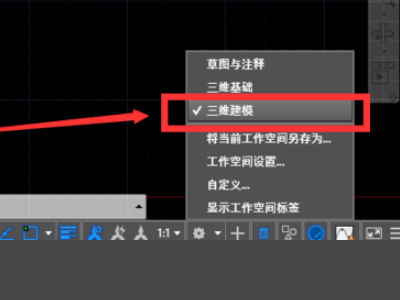

3、之后找到三维建模选项并单击，点击后cad的工作环境也就是三维的了。

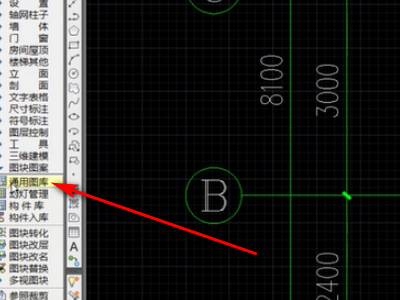

4、打开需要添加家具的图纸文件，点击左侧工具栏中的图块图案，然后点击通用图库。

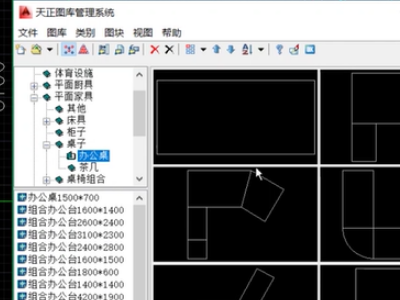

5、系统弹出图库管理窗口，右侧选择图例，点击确定即可。

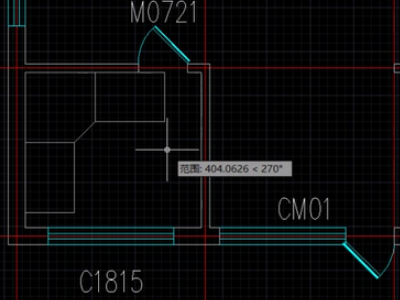

6、鼠标左键单击合适的位置，即可输出家具图块。
1、打开CAD软件。
2、在软件界面的最右下角找到切换空禅衡间选项并单击。
3、之后找到三维建模贺茄做选项并单击，点击后cad的工作环境也就是三维的了。
4、打开需要添加家具的图纸文件，点击左侧工具栏中的图块图案，然后点击通用图库。
5、系统弹出图库管理窗口纳森，右侧选择图例，点击确定即可。
6、鼠标左键单击合适的位置，即可输出家具图块。
