家具组装图用ThinkDesign来制作，可以很直观表达各自结构，画完3D后直接自动出2D平面图。 Think3ThinkdesignThinkID是机械领域业内、计算机辅助设计、3D解决方案方面的一次令人兴奋的革命，是一次在数百万束缚於单调的线条概念的3D用户面前，展示其广阔而崭新的3D世界的革命。 更多关于家具组装图用什么软件，进入：https://www.***.com/ask/f138cb1615825569.html?zd查看更多内容

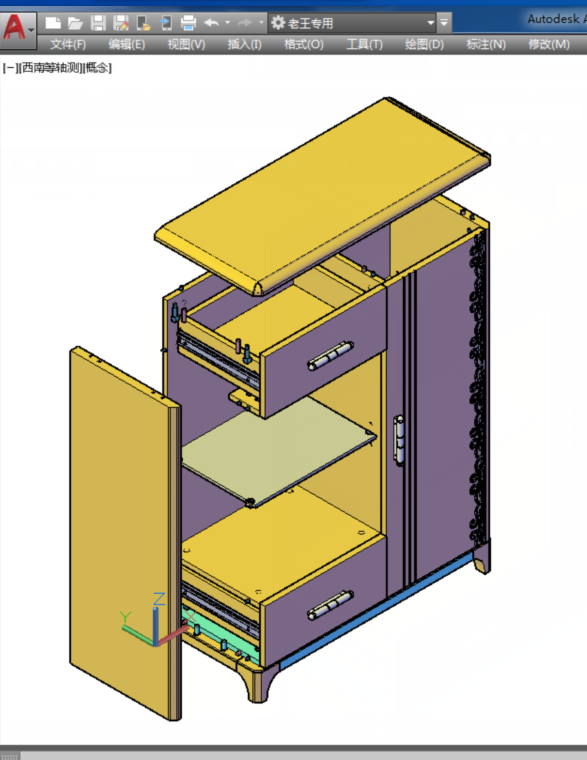

1、建模（如：衣柜，把所有的配件在三维空间里依次都建完之后预览一下实体外观效果，完了之后全选复制一个拖拽到一边，然后依次把配件拆散移动到最佳位置。）2、绘制图框（安装图的图框一般尽量简洁，越简洁越好，做好了之后全选剪切粘贴到布局界面，点菜单编辑选新建视口，视口建好之后大小根据自己需要进行调整，完了之后把把鼠标移动到视口内双击左键，根据需要把刚才已经建好的未拆撒的图形放大到最佳位置并靠图框左侧，再用同样的方法新建视口并把拆撒的图形放到图框右侧。）3、编辑文本及标注（先在右侧图形配件上编上号如：①、②、③并用箭头指一下，然后把Excel里的相对应的配件复制粘贴到图框右下方，最后在图框左下侧编辑文本，一般什么欢迎您选购XXX公司产品呀 什么之类的话，也可以编辑一些注意什么事项的语句放在上面。） 以上，希望你采纳！
我是一个从事家具行业的人.来向你提供些建议.别人传的图也不一定会是你那种家具的.另外一般拆装的家具都会配安装说明书的,你没有的话可能是漏放了,那样的话你可以回到你购买的地方,让他们帮你向厂家要.否则那就是一些不太正规的厂家才会不配说明书和保养说明的.另外正规的品牌厂家或专卖店都有售后服务的,他们可以负责免费组装的.再者如果你有发票可以选择投诉或退货.否则你只有请个熟悉家具的人帮你组装下就行了,但你可能要为那些家具产品的质量担心了.
那得你多看看图纸了。主要是按图找到板。 现在的板式家具全是扣件结构。只要把板找出来了。基本上就装得出来。 还要注意的一点就是哪块板先装哪块板后装，要按顺序来。比如果抽屉，就得把里面的三块围板先装，再把底板插进去，然后才能装抽面板。最后装导轨和拉手。有的底板不是开插槽的，就可以最后与导轨一起装。 自己多找找吧。记得把板找对。 装玻璃的时候不要拧太紧了，要不会损坏。

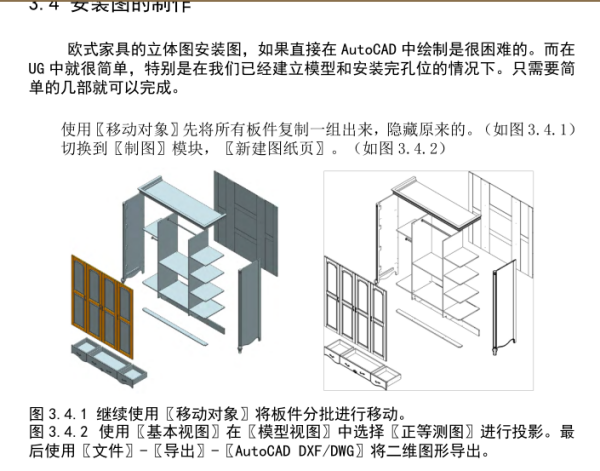

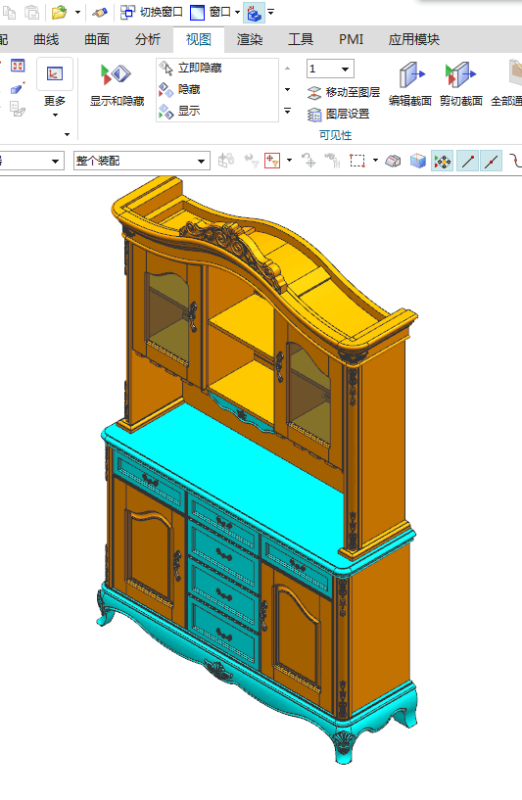

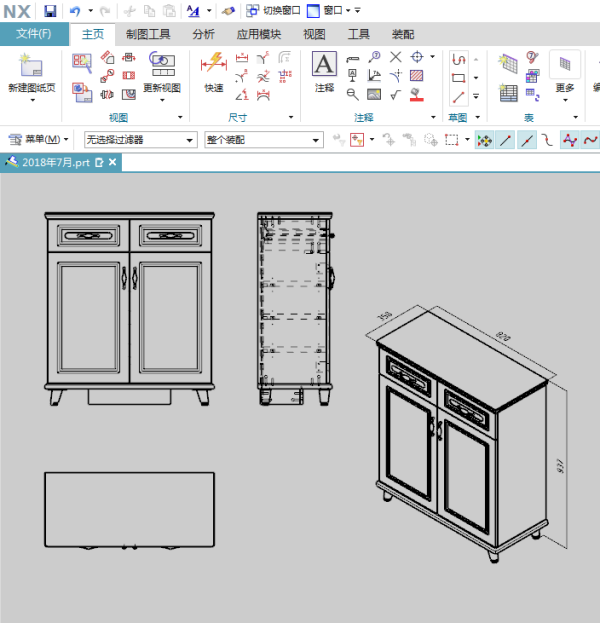

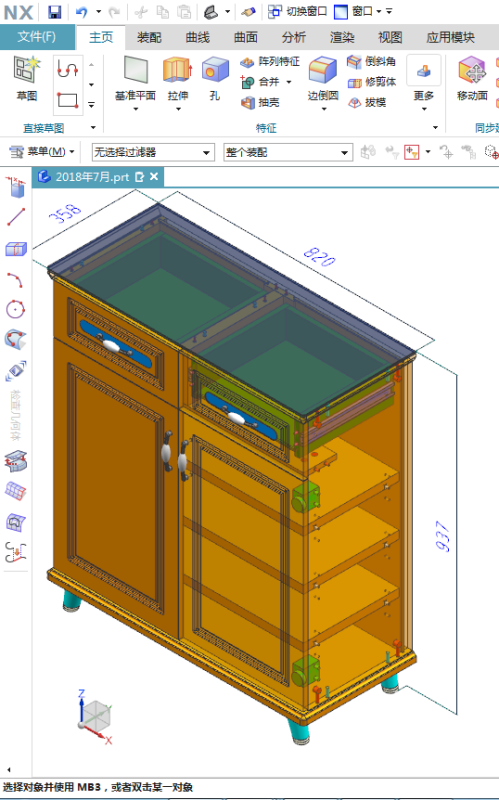

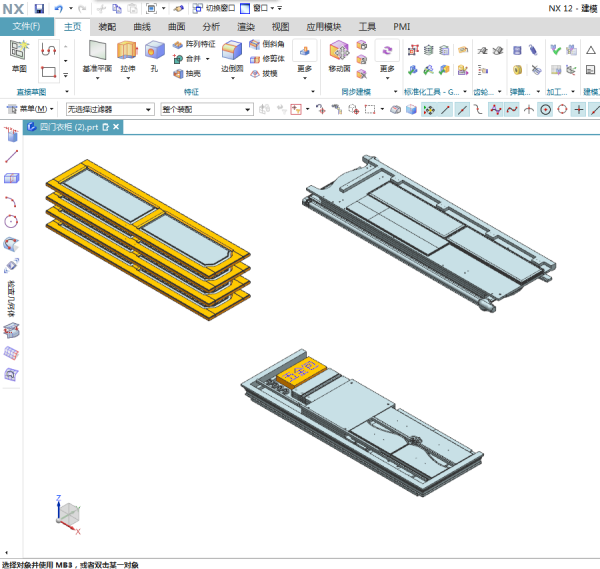

UG三维建模，投影出视图之后导入到CAD里， 安装图，包装图都很容易！
那种是立体图，一档绝御般是用高端行岩三维建模软件才能完成。比如UG可以导宏弊入三维模型或者二维图形到CAD中！
出于价格方面的考虑，许多家具销售企业开始向用户出售自行组装的家具。但是由于相当大一部分朋友几乎没有相关组装家具的经验和知识，因此大家在碰到类似情况时往往会乱了阵脚。那么关于组装家具，我们应该了解一些什么呢?什么是板式家具板，它的组装步骤是什么?那么今天不妨就随小编一起来了解几个关于组装家具拆卸以及安装的内容吧。
一、组装家具怎么拆卸
板式家具板与板之间的垂直连接，一些特殊的连接件可以实现两板的水平连接，以及三板交互连接，一般用于中密度板、高密度板、刨花板。
三合一由三部分组成：三合一相当于传统木工里的钉子和槽隼结构。分别是偏心头(又名偏心螺母、偏心轮、偏心件等等)、连接杆(螺栓)、预埋螺母(涨栓、塑料的俗称塑胶粒)三部分。三合一连接件的优点如下：
1、预埋螺母：加固专用;连接杆：连接专用;偏心头：解决了板材之间锁紧问题。通过、涨栓，螺栓，偏心件组合的三合一连接，牢固。
2、三合一连接可以多次拆装。这也是板式家具的优点之一。
3、隐蔽。从外表面看不到三合一连接件。
4、三合一连接，减少了黏合剂的使用。更加环保。
二、板式家具拆装-介绍
板式家具拆装时并不需要什么特殊技巧，属于一种熟能生巧的工作，并且板式家具拆装也无需特殊工具，采用家用螺丝刀就可以轻松完成。板式家具安装完成后如果出现柜体、床体松散晃动等问题，在很大程度上是因为五金件没有安装到位，如需要完全打进的销钉，只打入了8分、5分，或是由于螺丝没有拧紧等问题导致的家具安装后出现不稳固问题。板式家具拆装中检查调试也尤为重要，安装之后，还要进行简单的检查，查看柜类柜体是否稳固、抽拉时是否顺畅、是否晃动、门板是否平整、缝隙是否均匀等，如发现问题就可以进行及时调整。
三、板式家具拆装-种类
现在市面上比较常见的板式家具包括：整装、拆装两种类型，整装板式家具是无法进行拆卸的，最多就是可以将脚、抽斗、门板等局部拆下来，拆装板式家具整体部分都可以进行拆卸。板式家具拆装常用工具包括：十字螺丝刀、扳手等。在进行板式家具拆装之前一定首先要了解板式家具的组成部分有哪些，包括：面板、底板、门板、侧板、斗面、抽斗、斗侧、斗底、斗尾等部件，相应的五金配件，如三合一、二合一、门较、拉手等也需要有所了解。拆装式结构的板式家具大多采用五金金属进行连接，使得板式家具拆装十分简单，只要对相应的板式家具拆装图进行具体了解，安装步骤来即可。
四、板式家具拆装-三合一连接件安装步骤
板式家具在现代家居生活中大量使用，对于整个空间视觉效果提升具有不可忽视的作用，在板式家具拆装中对于五金件的拆装是最为关键的一步，那么板式家具五金件拆卸步骤是怎样呢?
1、准备好所需三合一五金件，如：偏心轮、螺杆、预埋件等，首先在板材上打好孔;
2、将预埋五金件打入A板;
3、在A板对应的B板上进行查看，选择上打孔方式和位置;
4、对偏心轮、螺杆进行安装并确认其位置;
5、对偏心轮、螺杆进行锁紧;
6在偏心轮上都会标示出“+”、“-”，按“+”方向拧偏心轮就是锁紧，按“-”方向拧偏心轮就是松开;
7、可以按偏心轮上十字情况判断是否锁紧;
8、将螺杆拧进预埋件;
9、将B板、A板之间通过连接件连接在一起，查看螺杆和两板之间连接后位置是否正确;
10、将偏心轮放进孔里，位置对好偏心轮就能正确放进孔内，不会高出板也不会低于板，就是正确的打孔深度;
11、按正确方向将连接件拧紧。
组装家具的组装需要依据相关的专业步骤，而在拆卸方面，对经验以及实际动手操作能力的要求也比较高，因此用户在选购需要自行组装家具时应该首先考虑自己是否能够达到组装拆卸的要求，并结合相关的知识，按照说明书的指示，比如板式家具拆装-三合一连接件安装步骤，判断自己所需要拆卸的家具的类型，并耐心操作，以达到完成拆卸的目的要求。
